technology chip semiconductor Domestic chip semiconductor companies Chinese semiconductor chips

Số lượng đặt hàng tối thiểu 1 bộ
Giá bán ≥ 5: 6 yuan/piece
Thời gian giao hàng 10 ngày từ
Điều khoản thanh toán T / T
Khả năng cung cấp 50000
Thông tin chi tiết sản phẩm
tên sản phẩm 5nm 12 "mảnh vụn wafer Được áp dụng xe điện thoại thông minh
Hoạt động Tính toán tốc độ cao của hệ thống máy AI Nguồn gốc Sản phẩm của MediaTek Đài Loan
Kỉ niệm RAM NANDR Flash Đăng kí Vỏ ứng dụng chip thành phần Wafer
Để lại lời nhắn
Mô tả sản phẩm

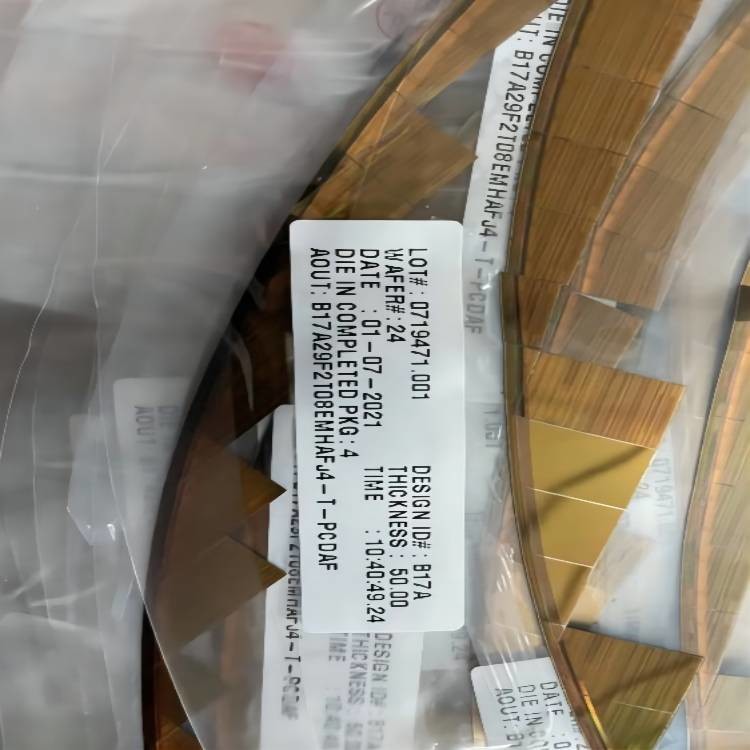

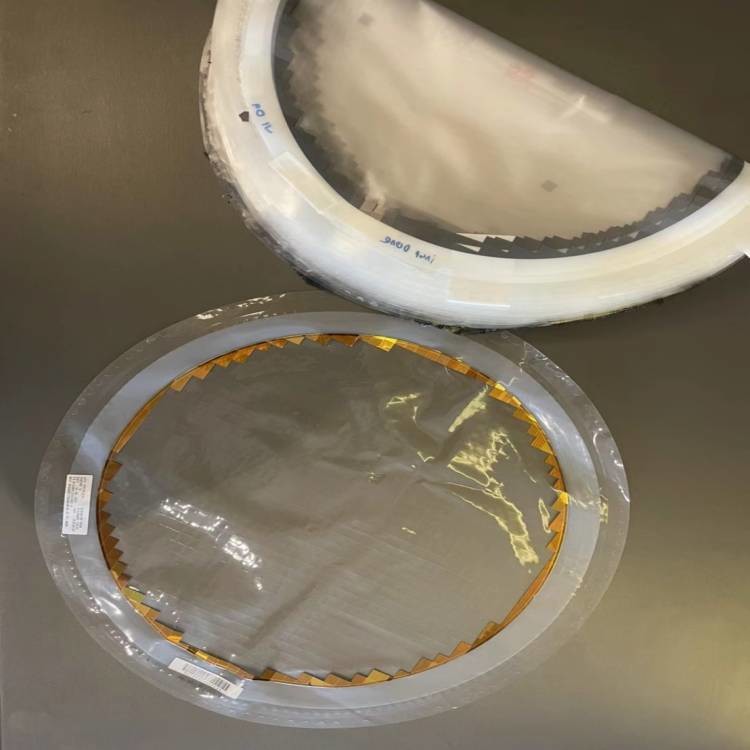

Đây là vật liệu còn sót lại sau khi Jin Yuan bị cắt, và tấm wafer cũng có thể được lấy ra.Mỗi con chip có thể lấy khoảng 130 tấm, và hộp được gửi bằng đường hàng không trong một hộp ba kg.Nó cũng có thể được vận chuyển tại các cảng trong nước.Nếu cần, vui lòng liên hệ với chúng tôi.Đài Loan kênh trực tiếp tóc.
technology chip semiconductor Domestic chip semiconductor companies Chinese semiconductor chips 0


Đây là công ty con của tập đoàn chúng tôi về các dự án wafer và chip (vật liệu chưa cắt, nhãn hiệu bị lỗi, thành phẩm), và các tấm wafer có thể sử dụng được có thể được loại bỏ đối với vật liệu chưa cắt và sản phẩm bị lỗi.Thị trường sử dụng như sau:

Các ứng dụng chip thành phần wafer 5NANO wafer 5nm bao gồm:

Các ứng dụng chip thành phần wafer 5NANO wafer 5nm bao gồm:
❶ Điện thoại thông minh.
Hệ thống máy ❷AI hoạt động tốc độ cao.
❸Kết nối với các nền tảng đa bên cao cấp như Internet of Things và thành phố thông minh.
❹Phân tích và phán đoán tính toán logic (IC ô tô an toàn).
❺NANDR Thiết bị truy cập ngẫu nhiên Flash.Bộ nhớ flash (DRAM ổ bút).
❻ IC tương tự.Cảm biến.
❼Microcontroller;tế bào laser protein dụng cụ y tế làm đẹp chính xác.

Một số lượng lớn các quy trình wafer 5NANO 12 ”sử dụng công nghệ EUV (Extreme Ultraviolet Photolithography) sẽ tiếp tục cải thiện hiệu quả sản xuất và công nghệ năng suất của EUV.Cả ba đều có thể được sử dụng chung.

㊀ Chip 5nm 12 inch có ba kích cỡ:

①.4 * 6m / m, ②.6 * 7m / m, ③.7 * 11m / m.

㊁Dòng in thạch bản được thực hiện:

①.4 * 6mm là diện tích 24 mm vuông và mỗi mm vuông có hơn 177 triệu bóng bán dẫn được cấy ghép, tức là khoảng 4,248 tỷ bóng bán dẫn và bộ nhớ truy cập chuyển đổi = 512MB dung lượng.

②.6 * 7mm, với tổng số 7.434 tỷ bóng bán dẫn, tương đương với dung lượng 1GB.

③,7 * 11mm, có tổng cộng 13,629 tỷ bóng bán dẫn, tương đương với dung lượng 1,5G.

Số lượng: Có thể đặt hàng tổng cộng 1000 hộp mỗi tháng (1,2 triệu chiếc) / đơn hàng tối thiểu 40 hộp (9600 chiếc),

Dùng thử một hộp 240 miếng.(Giá mẫu 7 USD / CÁI).

Thời gian cung cấp: các đơn đặt hàng dài có thể được ký kết và giao hàng theo lô



Thông số kỹ thuật sản phẩm:

Một số điểm chính của quá trình xử lý wafer được giải thích:

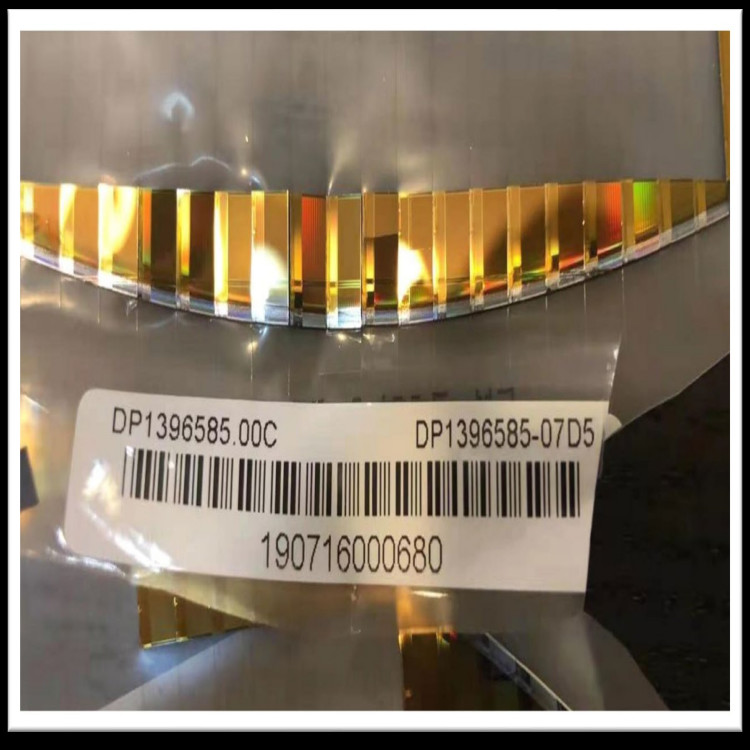

Tấm wafer wafer 12 inch 5Nano tiêu chuẩn toàn cầu, ngoại vi bên ngoài của mỗi tấm phim xấp xỉ

Kích thước- A 4mm * 6mm. (Khoảng 70 đến 110 chip) Kích thước- B 6mm * 7mm. (Khoảng 40 đến 50 chip) Kích thước- C 7mm * 11mm. (Khoảng 16 đến 24 chip)
technology chip semiconductor Domestic chip semiconductor companies Chinese semiconductor chips 1technology chip semiconductor Domestic chip semiconductor companies Chinese semiconductor chips 2technology chip semiconductor Domestic chip semiconductor companies Chinese semiconductor chips 3


Dạng đóng gói: Bao gồm SoIC (chip tích hợp hệ thống), InFO (công nghệ đóng gói quạt ra tích hợp),

Các nền tảng công nghệ 3DIC như CoWoS (Chip on Substrate Packaging), các chip 5nm này đều phù hợp với công nghệ đóng gói tiên tiến kiểu quạt trong hoặc fanout.Mặc dù QFN, SOP, LQF và những thứ này đều quá cấp thấp nhưng chúng đều có thể được đóng gói.Nếu sử dụng công nghệ đóng gói cấp thấp hơn, nó phụ thuộc vào sự phù hợp với bo mạch của nhà cung cấp dịch vụ.

Bưu kiện:

Bao bì carton.1kg là 80 miếng.

Bằng đường hàng không là 3kg mỗi hộp (240 chiếc) Bằng đường biển là 15kg mỗi hộp (1200 chiếc)

Container 1000 hộp (1,2 triệu cái) trọng lượng 15 tấn
technology chip semiconductor Domestic chip semiconductor companies Chinese semiconductor chips 4

Thử nghiệm mẫu wafer năm nanomet xác định các mô tả dữ liệu chi tiết:

Trình độ công nghệ đóng gói cần phải có nhà máy đóng gói “chip năm nanomet” mới có thể phát hiện được, và kết quả đóng gói là cần thiết và cần thiết để áp dụng ngay công nghệ cao."Dụng cụ chuyên nghiệp về công nghệ quang điện tử" có thể phát hiện hơn 1 .... 7E trên mỗi milimét khối."Cấu trúc bóng bán dẫn" Dụng cụ này có các chức năng toàn diện 3D.

Cung cấp dữ liệu thử nghiệm ở Đài Loan:
technology chip semiconductor Domestic chip semiconductor companies Chinese semiconductor chips 5
